炼铁高炉全干式布袋除尘原理与旁路烟道系统[一]、高炉干法袋式除尘原理

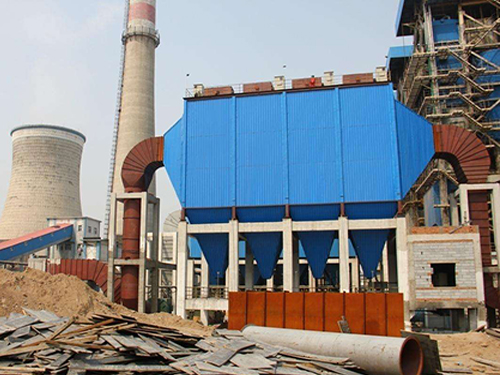

由荒煤气主管来的荒煤气经支管进入低压单机布袋除尘器的下部箱体，经气流分布器进行机械分离后，荒煤气向上经除尘器布袋过滤，微细粉尘附着在除尘器布袋外表面，净煤气通过除尘器布袋汇集到上箱体，经净煤气支管、主管进入热风炉等各煤气用户使用。当过滤一定时间后，随着除尘器布袋表面的粉尘的增加，除尘器阻力在上升。当阻力上升到一定数值时微机控制系统发出清灰信号，出口支管气动阀和上卸灰阀自动关闭，电磁脉冲阀膜片开启。分气缸氮气经喷吹管从袋口喷入，除尘器布袋急速扩张，除尘器布袋外表面的粉尘被抖落下来，落入上灰斗，较后一个脉冲电磁阀膜片喷吹结束，除尘器继续保持静止状态，使筒体内较细的粉尘有一个静止沉降的过程。此后出口支管气动阀和上卸灰阀开启，除尘器进入正常过滤状态，同时下卸灰阀开启经给料机，完成一个箱体的清灰过程。上述过程中各个阀门的开启与关闭，单箱体相对粉尘浓度的测试，都由PLC系统控制。这样周而复始的工作，荒煤气得到净化。
清灰程序进行到某室清灰时，先关闭上卸灰阀和净煤气支管气动阀，脉冲清灰工作，除尘器布袋清灰；此时，给料机和下卸灰阀依次开启，中间灰斗的粉尘经给料机排出，当中间灰斗的粉尘排空后，给料机和下卸灰阀关闭；当脉冲清灰过程结束，经过一定使箱体内的粉尘沉降后，上卸灰阀、气动阀开启，除尘器布袋进入正常过滤，上灰仓的粉尘经上卸灰阀进入中间灰斗。这样完成了一次排灰过程，周而复始收集的粉尘不断排出，含尘煤气得到充分的过滤。除尘自动控制系统袋式除尘自动控制系统由计算机控制系统、电气控制系统及仪表控制系统构成，辅以现场手动操作，具有国内先进水平。整个自动化系统由控制系统和两层通信网络构成。
[二]、低压单机除尘器旁路烟道系统
在除尘系统设计中设置旁路烟道以保证锅炉在烟气温度异常、锅炉“四管爆裂”严重等条件下，对除尘器布袋进行保护。当除尘器入口烟温超过除尘器布袋允许使用温度时具有保护措施，避免高温烟气对除尘布袋造成损伤，采用内置旁路烟道进行保护。
烟气温度异常：在布袋除尘设备的进风总管上安装了温度检测装置，当锅炉燃烧异常，特别是锅炉结焦，烟气温度超过滤袋承受限，通过PLC控制系统自动打开旁路，防止低温状况下的结露堵塞滤袋或高温烟气烧毁滤袋。
旁路系统为内置型。旁路阀采用气动快开压盖型式、气缸控制阀板上下运动，设置有导向滑轨，阀盖和阀座法兰采用配对加工，安装时采用卡板辅助安装，保证平面贴合度，双层结构，采用不锈钢+氟橡胶密封垫，氟橡胶密封垫是耐酸碱的，且耐温达250度，使用寿命至少为三年。密封垫寿命期内保证零泄漏。旁路阀的功能完全满足烟气温度异常状态保护滤袋的要求。保证锅炉喷油点火和烟气温度异常以及气体锅炉事故工况下除尘器的自我保护，并能通过控制系统及时警报。旁路容量是按照烟气流量通过能力进行设计的。除尘器在正运行与旁路运行之间的切换时，旁路阀依次打开或闭合，保证压差平稳变化，其变化之不大于600Pa。旁路阀采用温度自动控制，泄漏率为零，开关灵活，控制可靠，并有防止积灰影响阀门关闭不严或打不开的技术措施。
